Systemy Piggingu = Higieniczny transport produktu

W dobie rosnących kosztów surowców oraz coraz bardziej rygorystycznych norm środowiskowych, zakłady produkcyjne poszukują rozwiązań, które jednocześnie optymalizują procesy i generują realne oszczędności. Jedną z najskuteczniejszych, a często wciąż niedocenianych technologii w inżynierii procesowej, jest system piggingu (ang. product recovery system). Poniższy artykuł stanowi techniczną analizę tego rozwiązania, jego zalet oraz możliwości integracji.

1. Czym jest system piggingu? Mechanika procesu

Mówiąc najprościej, system piggingu to technologia odzyskiwania resztek produktu z rurociągów przemysłowych. Aby zrozumieć zasadę działania, można posłużyć się analogią „wyciora” lub gumowej ściągaczki do szyb, która przesuwa się wewnątrz rury, czyszcząc precyzyjnie jej ścianki.

W języku inżynieryjnym proces ten polega na przemieszczaniu wewnątrz rurociągu specjalnie zaprojektowanego elementu zwanego „świnką” (ang. pig), tłokiem lub czyszczakiem. Tłok – piga ma średnicę minimalnie większą niż średnica rury, ale przez elastyczność powierzchni precyzyjnie dopasowuje się do średnicy rury – takie szczelne pasowanie pozwala uzyskać wysoki stopień odzysku produktu osadzonego na ściance rury jest to tzw. pasowanie ciasne).

Cykl działania wygląda następująco: Gdy proces transferu medium (np. jogurtu, farby, szamponu, kremu, pulpy mięsnej) dobiega końca, w rurze wciąż znajduje się znaczna ilość cennego produktu. W tradycyjnym procesie zostałby on wypłukany wodą do kanalizacji. W systemie piggingu, za tłokiem wtłaczane jest medium napędowe (najczęściej sprężone powietrze, azot, woda lub sam produkt kolejnej partii). Ciśnienie medium pcha tłok przez rurociąg, a ten wypycha przed sobą produkt do zbiornika docelowego lub maszyny napełniającej. Następnie tłok wraca do stacji początkowej (często po procesie mycia CIP), gotowy do kolejnego cyklu.

Kluczem jest tu fakt, że pigging nie służy tylko do czyszczenia (jak sugeruje nazwa historyczna związana z usuwaniem osadów w ropociągach), ale przede wszystkim do odzysku gotowego wyrobu, który w innym przypadku stałby się odpadem.

2. Kluczowe zalety i korzyści (Analiza Faktów)

Korzyści płynące z wdrożenia systemów piggingu są wielowymiarowe. Poniżej przedstawiono zestawienie ponad 20 konkretnych faktów i zalet, pogrupowanych w cztery kluczowe kategorie: Ekonomia, Ekologia, Wydajność Procesowa oraz Jakość.

A. Ekonomia i Oszczędności (ROI)

1. Bezpośredni odzysk produktu: Systemy piggingu pozwalają na odzyskanie do 99,5% produktu zalegającego w rurociągu. W przypadku drogich mediów (np. farmaceutyki, kosmetyki premium, miód) zwrot z inwestycji następuje często w ciągu kilku miesięcy.
2. Redukcja kosztów utylizacji odpadów: Mniej produktu w ściekach oznacza drastyczne zmniejszenie kosztów związanych z ich wywozem lub uzdatnianiem (opłaty za zrzut ścieków przemysłowych).
3. Mniejsze zużycie mediów myjących: Ponieważ rura jest mechanicznie „wycierana” przed myciem właściwym, zużycie wody do płukania wstępnego spada niemal do zera.
4. Oszczędność środków chemicznych: Cykl mycia CIP (Cleaning In Place) jest krótszy i wymaga mniejszych stężeń detergentów, ponieważ główna masa zabrudzenia została już usunięta fizycznie.
5. Odzysk samego produktu jako medium: W niektórych konfiguracjach „świnka” może być popychana kolejną partią produktu, co eliminuje strefy zmieszania.
6. Zmniejszenie strat materiałowych: Ograniczenie tzw. „strat rozruchowych” i „strat końcowych” przy każdej zmianie asortymentu.

B. Środowisko i Zrównoważony Rozwój

1. Obniżenie wskaźników ChZT i BZT: Chemiczne Zapotrzebowanie Tlenu (ChZT) i Biologiczne Zapotrzebowanie Tlenu (BZT) w ściekach są znacznie niższe, co odciąża zakładowe i miejskie oczyszczalnie.
2. Redukcja śladu węglowego: Mniejsza ilość transportowanych odpadów i mniejsze zużycie energii na podgrzewanie wody do mycia przekłada się na niżą emisję CO2.
3. Oszczędność wody pitnej: Przemysł spożywczy zużywa ogromne ilości wody. Pigging pozwala zaoszczędzić tysiące litrów wody rocznie na jednej linii.
4. Minimalizacja ryzyka wycieków szkodliwych substancji: W przemyśle chemicznym (np. rozpuszczalniki) zamknięty system odzysku jest bezpieczniejszy dla otoczenia niż klasyczne płukanie.

C. Wydajność Procesowa (Operacyjna)

1. Szybsze przezbrojenia (Changeovers): Czas potrzebny na przejście z produkcji produktu A na produkt B ulega skróceniu, ponieważ rurociąg (w zależności od długości rurociągu oraz lepkości medium) jest opróżniany od kilkudziesięciu sekund do kilku minut.
2. Zwiększenie elastyczności produkcji: Możliwość produkcji krótszych serii bez obawy o wysokie koszty strat przy zmianie asortymentu.
3. Mniejsze zużycie pomp: Tłok jest napędzany medium (np. sprężonym powietrzem), co w fazie opróżniania rurociągu nie obciąża pomp produktowych.
4. Dedykowane rurociągi stają się zbędne: Zamiast budować osobne linie dla każdego smaku czy koloru, można bezpiecznie używać jednej linii transferowej dla wielu produktów.
5. Automatyzacja procesów: Nowoczesne systemy są w pełni zintegrowane z zakładowym sterowaniem, co eliminuje błędy ludzkie przy manualnym czyszczeniu.

D. Jakość i Bezpieczeństwo

1. Eliminacja kontaminacji krzyżowej: Dokładne usunięcie resztek minimalizuje ryzyko, że np. alergen z poprzedniej partii trafi do kolejnej.
2. Redukcja napowietrzenia produktu (Aeration): W przeciwieństwie do przedmuchiwania samym powietrzem, tłok stanowi fizyczną barierę między gazem napędowym a produktem, co zapobiega pienieniu się i utlenianiu.
3. Higieniczny design: Tłoki i stacje najczęściej są projektowane zgodnie z normami EHEDG czy 3-A, co gwarantuje brak martwych stref, w których mogłyby rozwijać się bakterie.
4. Stała kontrola stanu rurociągu: Regularne przejazdy tłoka zapobiegają narastaniu „filmu” produktowego na ściankach, który mógłby z czasem twardnieć lub psuć się.
5. Bezpieczeństwo pracowników: Zmniejszenie kontaktu obsługi z agresywnymi środkami myjącymi oraz mniejsza konieczność demontażu rur do mycia ręcznego.

3. Zastosowanie w procesach przemysłowych

Systemy piggingu są uniwersalne, jednak ich potencjał najpełniej realizuje się w procesach przetwarzania cieczy o średniej i wysokiej lepkości. Główne obszary zastosowań to:

• Przemysł spożywczy i napojowy:
  • Przetwory lepkie: Dżemy, marmolady, sosy pomidorowe, majonezy, musztardy. Są to produkty drogie i trudne do wypłukania – idealni kandydaci do piggingu.
  • Czekolada i wyroby cukiernicze: Czekolada nie lubi wody. Pigging jest tu kluczowy, aby opróżnić rurociągi bez wprowadzania wilgoci.
  • Nabiał: Jogurty, serki topione, śmietana, lody.
  • Napoje: Soki i koncentraty owocowe, wina, syropy.
• Przemysł kosmetyczny i higieny osobistej:
  • Produkcja szamponów, żeli pod prysznic, odżywek (produkty silnie pieniące się – pigging eliminuje pianę).
  • Kremy, balsamy, pasty do zębów, tusze do rzęs (produkty o bardzo wysokiej wartości rynkowej za litr).
• Chemia gospodarcza i przemysłowa:
  • Farby, lakiery, żywice, kleje, silikony.
  • Detergenty, płyny do prania, środki zmiękczające.
• Przemysł petrochemiczny (Lube Oil):
  • Mieszalnie olejów i smarów, gdzie jedna linia napełniająca obsługuje dziesiątki różnych klas lepkości oleju.
• Produkcja karmy dla zwierząt (Pet Food):
  • Mokre karmy (pulpa), sosy i ulepszacze smaku.

Procesy, w których systemy te występują najczęściej to:

• Transfer z mieszalnika/reaktora do zbiorników buforowych.
• Linie przesyłowe do maszyn napełniających (fillerów).
• Rozładunek cystern samochodowych -> linie rozładunku cystern samochodowych na odcinku do

4. Integracja: Systemy wejścia i wyjścia

Skuteczność piggingu zależy od jego poprawnej integracji z otoczeniem technologicznym. To nie jest „nakładka”, lecz integralna część rurociągu.

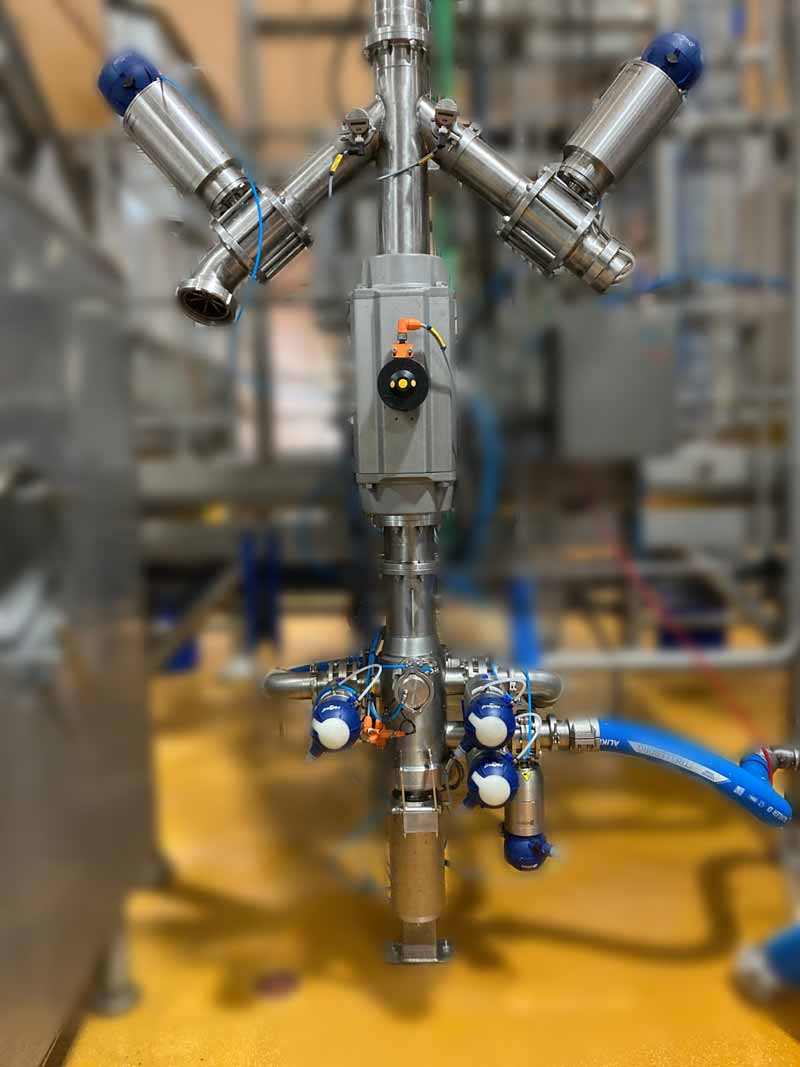

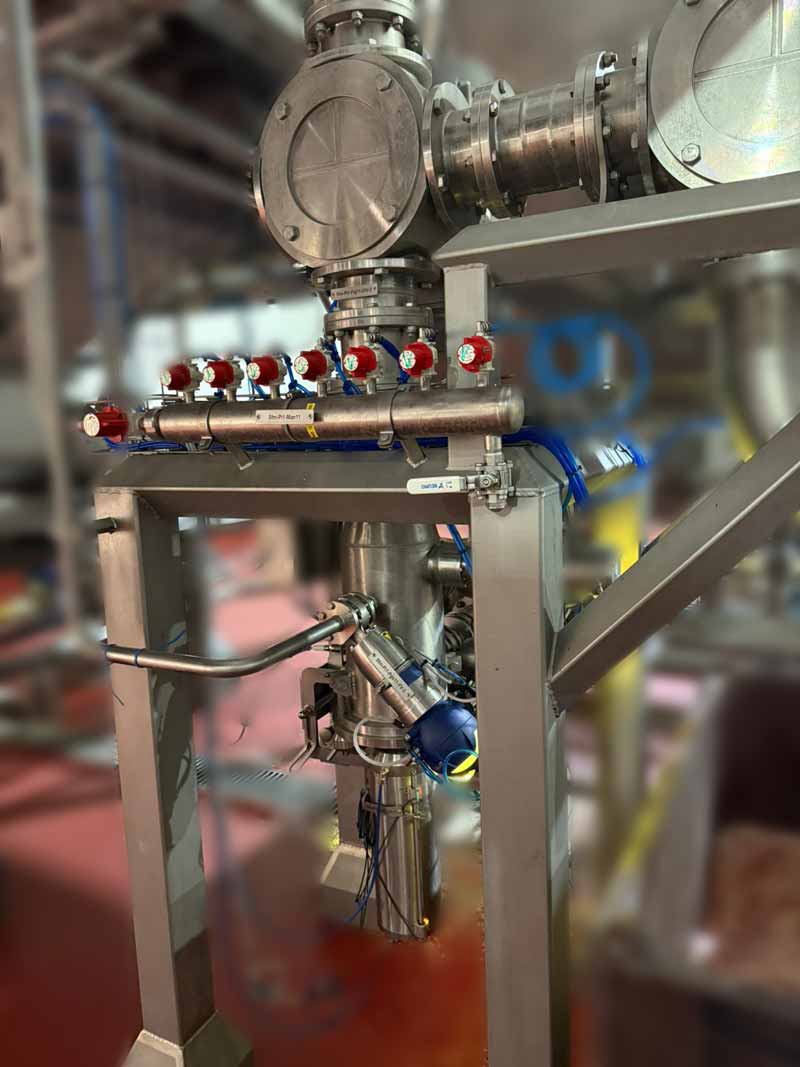

Integracja na wejściu (Źródło): System zazwyczaj rozpoczyna się za pompą podającą produkt. Kluczowym elementem jest Stacja Początkowa (Launcher). Musi ona być zintegrowana z:

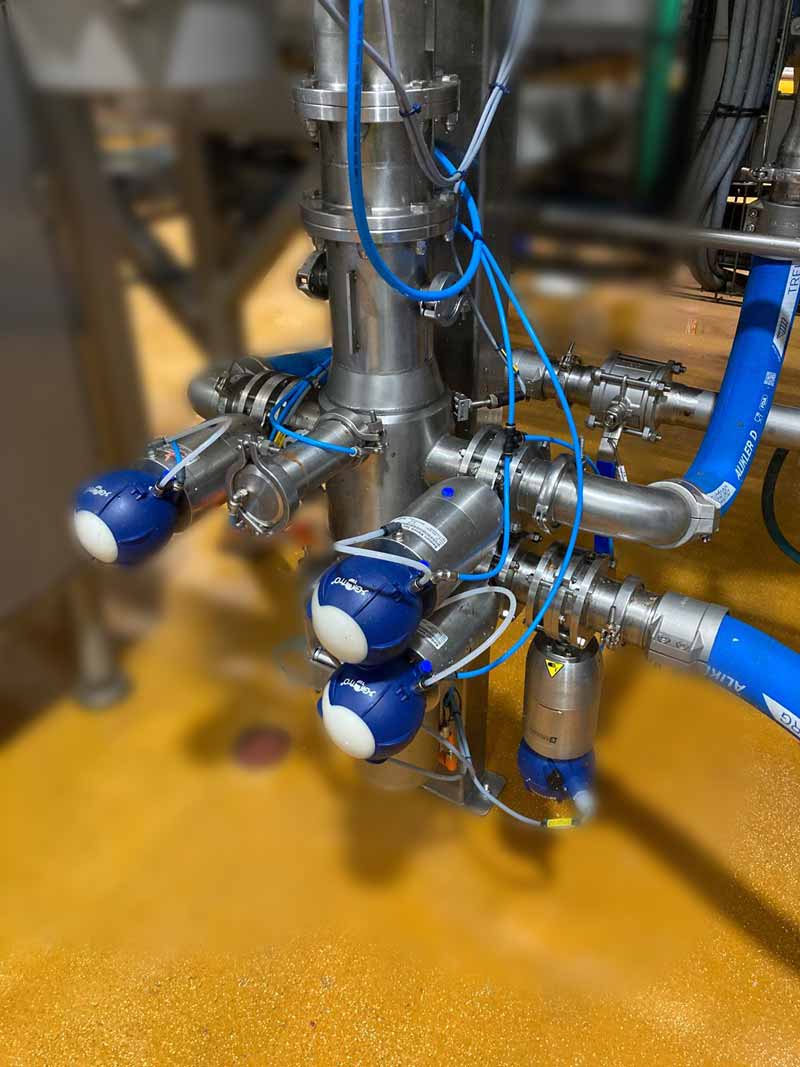

• Zaworami odcinającymi: Niezbędne jest odseparowanie źródła produktu oraz źródła medium napędowego (powietrza/wody). Stosuje się tu specjalistyczne zawory kulowe lub motylowe (kulowym/motylkowym podaje się medium popychające)
• Kolektorami zaworowymi (Manifolds/Matrix): W nowoczesnych zakładach stacja piggingu często znajduje się tuż za matrycą zaworową, która kieruje produkt z wielu tanków na jedną linię. System sterowania musi „wiedzieć”, kiedy trasa jest otwarta dla tłoka.
• Systemem mediów: Podłączenie do instalacji sprężonego powietrza, azotu lub wody z odpowiednią filtracją i regulacją ciśnienia.

Integracja na wyjściu (Cel): System kończy się Stacją Odbiorczą (Receiver), która zazwyczaj znajduje się tuż przed:

• Maszyną napełniającą (Filler): To najbardziej newralgiczny punkt. Tłok musi zatrzymać się w stacji odbiorczej i pozwolić na wypchnięcie ostatniej porcji produktu bezpośrednio do głowicy napełniającej, nie wprowadzając powietrza do opakowań.
• Zbiornikiem magazynowym: W przypadku transferu międzyprocesowego.
• Integracja sygnałowa: Stacja odbiorcza wysyła sygnał do sterownika PLC (np. poprzez czujniki pola magnetycznego wykrywające magnes w tłoku), że cykl został zakończony, co zezwala na rozpoczęcie procesu mycia CIP lub powrót tłoka.

Automatyka (PLC/SCADA): Pigging nie działa w próżni. Musi być zintegrowany z nadrzędnym systemem sterowania. Sekwencja otwierania zaworów musi być milisekundowa, aby uniknąć uderzeń hydraulicznych. Integracja obejmuje:

• Potwierdzenie obecności tłoka w stacji.
• Kontrolę ciśnienia medium napędowego.
• Blokadę pomp na czas przelotu tłoka.

5. Inne ważne aspekty techniczne

Decydując się na wdrożenie tej technologii, należy zwrócić uwagę na kilka technicznych detali, które decydują o sukcesie lub porażce projektu.

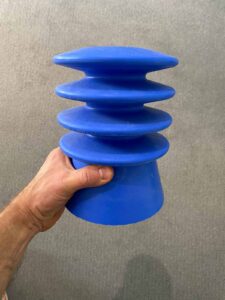

Konstrukcja i materiał „świnki” (Piga): To serce systemu. Nie może to być kawałek zwykłej gumy. Przemysłowe tłoki wykonuje się z silikonu spożywczego, EPDM, FKM czy poliuretanu dopuszczonego do kontaktu z żywnością (FDA, EC 1935/2004). Ważna jest budowa:

• Tłoki jednoczęściowe: Bardziej higieniczne, łatwiejsze do mycia, mniejsze ryzyko fragmentacji.
• Tłoki z wymiennymi uszczelkami: Częściej stosowane w przemyśle chemicznym i paliwowym.
• Rdzeń magnetyczny: Większość tłoków posiada zatopiony magnes, co umożliwia ich bezdotykową detekcję w rurociągu za pomocą czujników magnetycznych. Pozwala to na precyzyjne sterowanie procesem i lokalizację tłoka w razie awarii.

Geometria rurociągu: System piggingu nie wybacza błędów montażowych.

• Łuki zamiast kolan: Należy stosować łuki o dostosowanym promieniu aby tłok się nie zaklinował.
• Spawy: Muszą być wykonane orbitalnie lub precyzyjnie wyszlifowane wewnątrz (brak nadlewów).
• Stała średnica: Nie można stosować redukcji średnicy w sekcji, przez którą przemieszcza się tłok.
• Trójniki specjalne: Standardowe trójniki T są przeszkodą dla tłoka (może wpaść w odnogę). Stosuje się trójniki z prętami prowadzącymi lub specjalne zawory piggowalne.

Bezpieczeństwo ciśnieniowe: Ponieważ medium napędowym jest często sprężony gaz, rurociąg staje się zbiornikiem ciśnieniowym. Konieczne jest zastosowanie procedur dekompresji stacji nadawczej i odbiorczej przed ich otwarciem (np. w celu inspekcji tłoka), aby uniknąć niebezpiecznego „wystrzelenia” elementu.

Podsumowując, pigging to technologia, która przestała być nowinką, a stała się standardem w nowoczesnym projektowaniu instalacji procesowych. Inwestycja w ten system nie jest tylko kosztem infrastrukturalnym, ale narzędziem bezpośrednio wpływającym na wynik finansowy przedsiębiorstwa poprzez maksymalizację uzysku produkcyjnego.Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
